Ein Grundriss zeigt eine Wand mit 8 cm Länge – aber wie lang ist sie in Wirklichkeit? Auf einer Karte liegen zwei Orte 4,5 cm auseinander – welcher realen Entfernung entspricht das? Genau für solche Aufgaben ist ein Maßstabsrechner gedacht. Er rechnet Maße zwischen Zeichnung, Modell, Karte und Realität zuverlässig um und hilft dabei, typische Fehler bei Einheiten oder Maßstabsverhältnissen zu vermeiden.
Dabei geht es nicht nur um bekannte Maßstäbe wie 1:10, 1:50 oder 1:100. Auch Modellbau, Architektur, technische Zeichnungen, Stadtpläne, Grundstückspläne und vergrößerte Detailzeichnungen arbeiten nach demselben mathematischen Prinzip.
Wer das Prinzip einmal verstanden hat, kann nahezu jede Maßstabsaufgabe selbst prüfen.
Was ist ein Maßstabsrechner?
Ein Maßstabsrechner ist ein Werkzeug zur Umrechnung zwischen einer dargestellten Größe und der tatsächlichen Größe eines Objekts oder einer Entfernung.
Bei einem Maßstab von 1:100 bedeutet das:
1 Einheit in der Zeichnung entspricht 100 gleichen Einheiten in der Realität.
Zum Beispiel:
- 1 cm im Plan = 100 cm in Wirklichkeit
- 2 cm im Plan = 200 cm in Wirklichkeit
- 5 cm im Plan = 500 cm bzw. 5 m in Wirklichkeit
Entscheidend ist dabei der Ausdruck „gleiche Einheiten“. Bevor gerechnet wird, sollten Zeichnungsmaß und reales Maß auf dieselbe Einheit gebracht werden.
Der Maßstab selbst besitzt keine Einheit. 1:100 funktioniert mit Millimetern genauso wie mit Zentimetern oder Metern, solange beide Werte vor der Berechnung vergleichbar sind.
Wie funktioniert ein Maßstab?
Ein Maßstab beschreibt das Verhältnis zwischen Darstellung und Wirklichkeit.
Die Schreibweise
1:n
bedeutet eine Verkleinerung. Der zweite Wert zeigt, um welchen Faktor das Original größer ist als die Darstellung.
Bei 1:50 ist die Wirklichkeit 50-mal größer als die Zeichnung.
Bei 1:500 ist sie 500-mal größer.
Bei 1:25.000 entspricht ein Zentimeter auf einer Karte bereits 25.000 Zentimetern in der Realität.
Es gibt allerdings auch vergrößernde Maßstäbe.
Verkleinerungsmaßstab
Beispiel:
1:100
Das Original wird auf ein Hundertstel seiner tatsächlichen Länge dargestellt.
Solche Maßstäbe findet man häufig bei:
- Grundrissen
- Lageplänen
- Landkarten
- Architekturzeichnungen
- Modellbau
Vergrößerungsmaßstab
Beispiel:
5:1
Die Darstellung ist fünfmal größer als das reale Objekt.
Das ist sinnvoll, wenn sehr kleine Bauteile oder Details dargestellt werden müssen, etwa bei:
- technischen Zeichnungen
- Feinmechanik
- Elektronikbauteilen
- Maschinenkomponenten
- Detailzeichnungen
Ein Maßstabsrechner sollte deshalb nicht automatisch davon ausgehen, dass jede Maßstabsangabe mit 1 beginnt.
Maßstab berechnen: die drei wichtigsten Formeln
Fast alle praktischen Aufgaben lassen sich auf drei Berechnungen zurückführen.
1. Von der Realität zur Zeichnung
Wenn die reale Länge und der Maßstab bekannt sind:
Zeichnungslänge = reale Länge ÷ Maßstabszahl
Beispiel:
Eine Wand ist 6 m lang und soll im Maßstab 1:100 gezeichnet werden.
Zuerst die Einheiten vereinheitlichen:
6 m = 600 cm
Dann:
600 cm ÷ 100 = 6 cm
Die Wand muss im Plan also 6 cm lang sein.
2. Von der Zeichnung zur Realität
Wenn das Maß in einer Zeichnung bekannt ist:
Reale Länge = Zeichnungslänge × Maßstabszahl
Beispiel:
Ein Raum ist auf einem Plan im Maßstab 1:50 genau 8 cm breit.
8 cm × 50 = 400 cm
400 cm = 4 m
Der Raum ist in Wirklichkeit 4 Meter breit.
3. Unbekannten Maßstab berechnen
Wenn Zeichnungslänge und reale Länge bekannt sind:
Maßstabszahl = reale Länge ÷ Zeichnungslänge
Wichtig: Beide Werte müssen vorher in derselben Einheit angegeben werden.
Beispiel:
Eine Strecke misst auf einem Plan 5 cm. In Wirklichkeit ist sie 10 m lang.
10 m = 1.000 cm
1.000 ÷ 5 = 200
Der Maßstab beträgt:
1:200

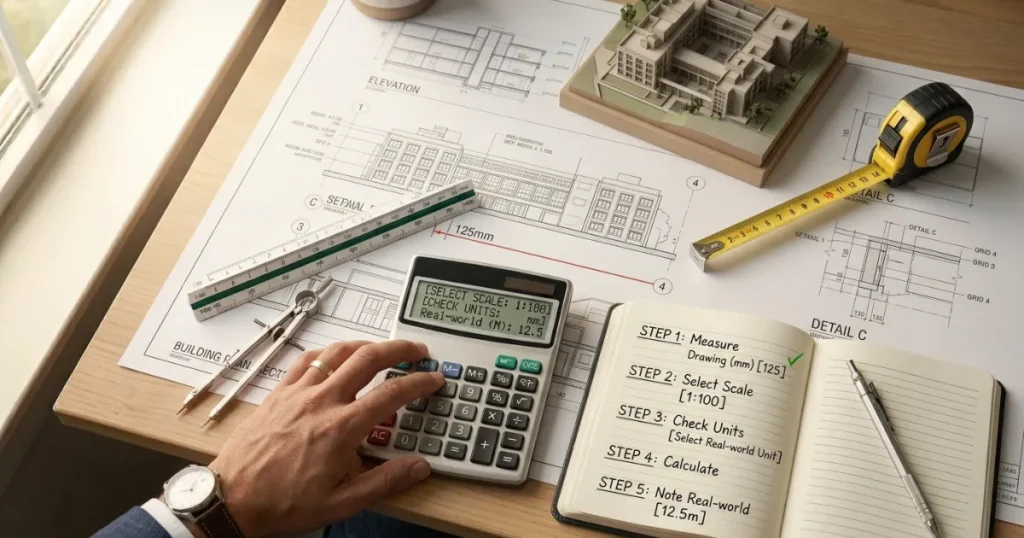

Maßstabsrechner richtig benutzen
Die eigentliche Rechnung ist meist einfach. Fehler entstehen häufiger bei der Eingabe.
Eine zuverlässige Vorgehensweise sieht so aus:
Schritt 1: Gesuchten Wert bestimmen
Zunächst muss klar sein, was berechnet werden soll:
- Zeichnungsmaß
- reales Maß
- Maßstab
Erst danach lässt sich die passende Formel auswählen.
Schritt 2: Einheiten prüfen
Steht ein Wert in Metern und der andere in Zentimetern, dürfen sie nicht direkt miteinander verrechnet werden.
Beispiel:
Realmaß: 4 m
Planmaß: 8 cm
Die falsche Rechnung wäre:
4 ÷ 8
Richtig ist:
4 m = 400 cm
Dann:
400 ÷ 8 = 50
Der Maßstab lautet 1:50.
Schritt 3: Maßstab korrekt eingeben
Bei einem Maßstab von 1:100 ist die relevante Maßstabszahl 100.
Bei 1:500 ist es 500.
Bei einer Vergrößerung von 2:1 muss dagegen berücksichtigt werden, dass die Zeichnung größer als das Original ist.
Schritt 4: Ergebnis auf Plausibilität prüfen
Ein kurzer Realitätscheck verhindert viele Fehler.
Wenn eine 5 Meter lange Wand auf einem Bauplan im Maßstab 1:100 plötzlich 50 cm lang sein soll, stimmt etwas nicht.
Tatsächlich gilt:
5 m = 500 cm
500 ÷ 100 = 5 cm
Das Ergebnis muss also 5 cm betragen.

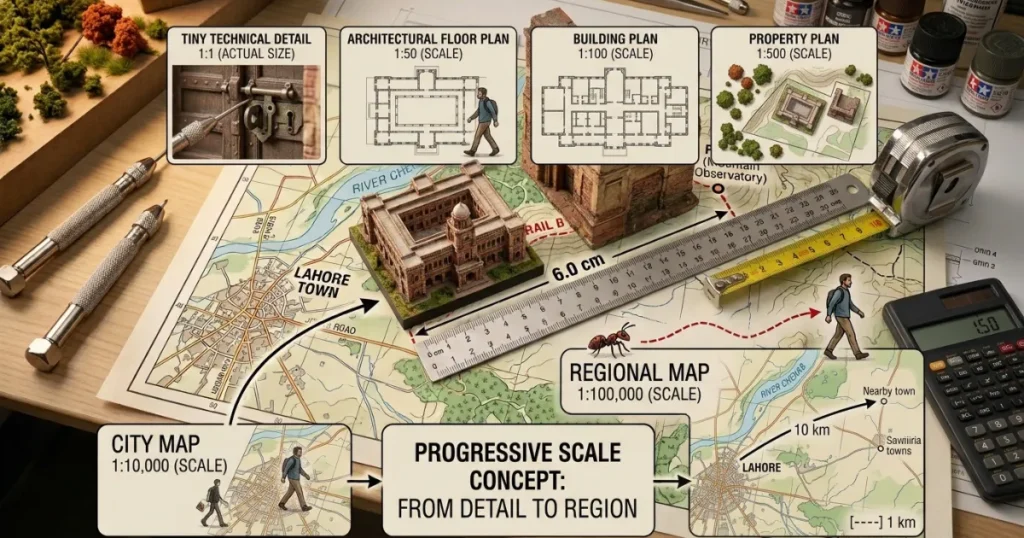

Häufig verwendete Maßstäbe im Überblick
| Maßstab | 1 cm entspricht in Wirklichkeit | Typische Anwendung |
|---|---|---|
| 1:10 | 10 cm | Details, Möbel, Bauteile |
| 1:20 | 20 cm | Innenausbau, Detailpläne |
| 1:25 | 25 cm | Architekturdetails |
| 1:50 | 50 cm | Grundrisse, Bauzeichnungen |
| 1:100 | 1 m | Gebäudepläne |
| 1:200 | 2 m | größere Gebäude, Grundstücke |
| 1:500 | 5 m | Lagepläne |
| 1:1.000 | 10 m | Gelände- und Übersichtspläne |
| 1:5.000 | 50 m | Orts- und Gebietskarten |
| 1:10.000 | 100 m | Stadtpläne |
| 1:25.000 | 250 m | topografische Karten |
| 1:50.000 | 500 m | regionale Karten |
| 1:100.000 | 1 km | Übersichtskarten |
Die Tabelle zeigt auch, warum die verwendete Einheit so wichtig ist. Bei einem Maßstab von 1:100 entsprechen 1 cm genau 100 cm, also 1 m. Es wäre jedoch falsch, daraus abzuleiten, dass „1 immer 1 Meter“ bedeutet.

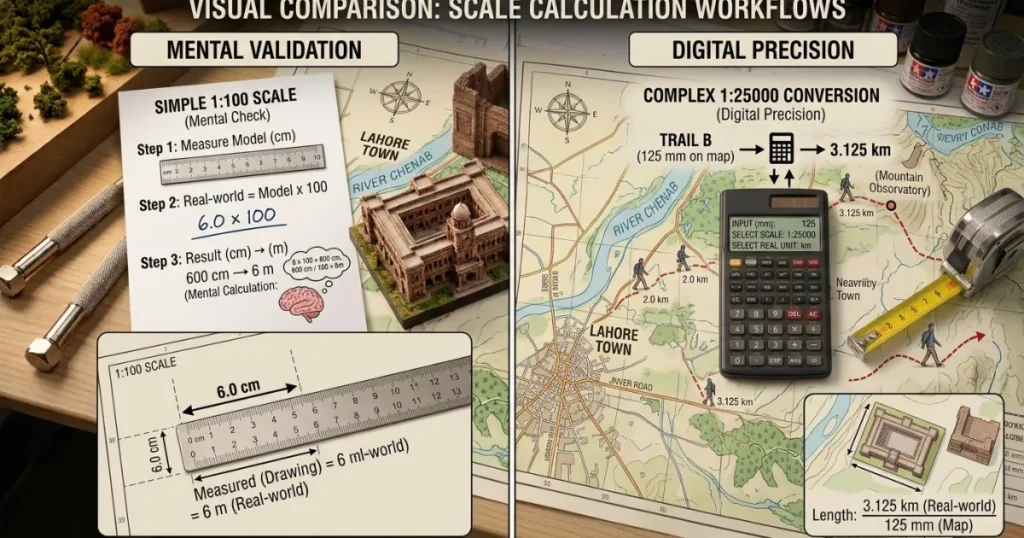

Beispiel: Maßstab 1:100 berechnen
Der Maßstab 1:100 gehört zu den einfachsten Maßstäben für Kopfrechnungen.
1 cm auf der Zeichnung entspricht:
100 cm = 1 m
Dadurch lässt sich schnell umrechnen:
- 1,5 cm = 1,5 m
- 2 cm = 2 m
- 3,25 cm = 3,25 m
- 7 cm = 7 m
- 12,4 cm = 12,4 m
Umgekehrt gilt ebenfalls:
Ein Objekt mit 9,2 m realer Länge wird im Maßstab 1:100 als 9,2 cm lange Strecke dargestellt.
Diese direkte Übereinstimmung zwischen Zentimetern im Plan und Metern in der Realität macht 1:100 besonders praktisch für Gebäudepläne.
Beispiel: Maßstab 1:50 berechnen
Bei 1:50 entspricht:
1 cm im Plan = 50 cm in Wirklichkeit
Eine auf dem Grundriss 7,6 cm lange Wand ist daher:
7,6 × 50 = 380 cm
380 cm = 3,8 m
Die reale Wandlänge beträgt 3,8 Meter.
Um eine reale Strecke von 2,5 m im Maßstab 1:50 zu zeichnen:
2,5 m = 250 cm
250 ÷ 50 = 5 cm
Die Linie muss 5 cm lang sein.
Beispiel: Maßstab 1:500
Ein Lageplan wird häufig wesentlich stärker verkleinert als ein Gebäudegrundriss.
Bei 1:500 gilt:
1 cm × 500 = 500 cm
500 cm = 5 m
Damit entspricht:
- 1 cm = 5 m
- 2 cm = 10 m
- 5 cm = 25 m
- 10 cm = 50 m
Misst ein Grundstück auf dem Plan beispielsweise 8,4 cm in der Länge:
8,4 × 5 m = 42 m
Die tatsächliche Grundstückslänge beträgt 42 Meter.

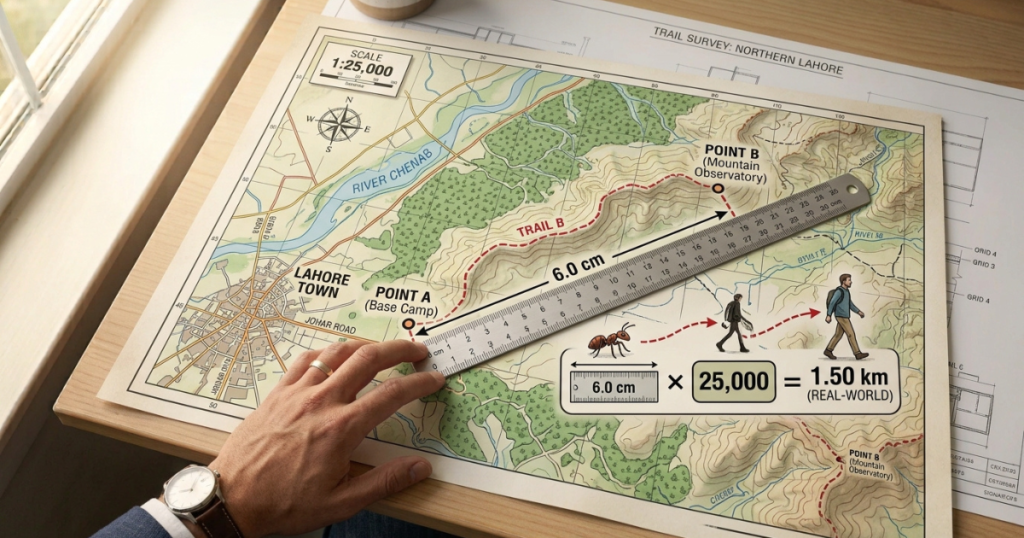

Maßstab einer Karte berechnen
Landkarten arbeiten nach demselben Prinzip, allerdings sind die Entfernungen deutlich größer.
Bei einer Karte im Maßstab 1:25.000 bedeutet 1 cm:
25.000 cm
Das entspricht:
250 m
Misst eine Strecke auf der Karte 6 cm:
6 × 250 m = 1.500 m
Das sind 1,5 km.
Bei einem Maßstab von 1:50.000 entspricht 1 cm bereits 500 m.
Eine 7,4 cm lange Kartenstrecke ergibt:
7,4 × 500 m = 3.700 m
also 3,7 km.
Achtung bei realen Wegstrecken
Eine Karte zeigt zunächst die geometrische Strecke entlang der gemessenen Linie. Das muss nicht automatisch der tatsächlich zurückgelegten Entfernung entsprechen.
Kurven, Straßenverläufe, Serpentinen und Umwege können die reale Weglänge erhöhen. Besonders beim Wandern oder Radfahren sollte deshalb nicht nur eine gerade Verbindung zwischen Start und Ziel gemessen werden.
Maßstab bei Grundrissen und Bauplänen
Bei Bauzeichnungen ist eine saubere Umrechnung besonders wichtig, weil bereits kleine Ablese- oder Einheitenfehler erhebliche Unterschiede verursachen können.
Angenommen, ein Türdurchgang misst auf einem Plan im Maßstab 1:50 genau 1,8 cm.
1,8 × 50 = 90 cm
Die dargestellte reale Breite beträgt also 90 cm.
Bei einer Wand von 11,2 cm:
11,2 × 50 = 560 cm
560 cm = 5,6 m
Ein Maßstabsrechner eignet sich hier hervorragend zum schnellen Prüfen von Planmaßen. Für tatsächliche Bau-, Bestell- oder Fertigungsentscheidungen sollte man sich jedoch nicht allein auf eine mit dem Lineal gemessene Strecke verlassen.
Bemaßungen im offiziellen Plan sind normalerweise aussagekräftiger als selbst ausgemessene Zeichnungslängen.
Warum PDF-Pläne beim Messen problematisch sein können
Ein häufig übersehener Punkt: Ein Plan kann ursprünglich korrekt im Maßstab 1:50 oder 1:100 erstellt worden sein und trotzdem auf dem Bildschirm oder Ausdruck nicht mehr maßstabsgetreu erscheinen.
Das passiert zum Beispiel, wenn:
- eine PDF beim Drucken automatisch angepasst wird
- „An Seite anpassen“ aktiviert ist
- das Dokument auf einem anderen Papierformat ausgegeben wird
- ein Screenshot statt der Originaldatei verwendet wird
- eine Grafik in einem Dokument verkleinert wurde
Steht auf einer Zeichnung „Maßstab 1:100“, bedeutet das deshalb nicht zwangsläufig, dass ein Zentimeter auf jedem beliebigen Ausdruck tatsächlich einem Meter entspricht.
Praktische Prüfung
Enthält der Plan eine bekannte Bemaßung, kann sie kontrolliert werden.
Beispiel:
Eine bemaßte Wand ist laut Plan 4 m lang.
Bei 1:100 müsste sie auf einem maßstabsgetreuen Ausdruck genau 4 cm messen.
Sind es beispielsweise nur 3,6 cm, wurde die Darstellung offenbar verkleinert.
Für präzise Arbeiten sollte deshalb immer geprüft werden, ob die Datei tatsächlich mit 100 % beziehungsweise tatsächlicher Größe ausgegeben wurde.

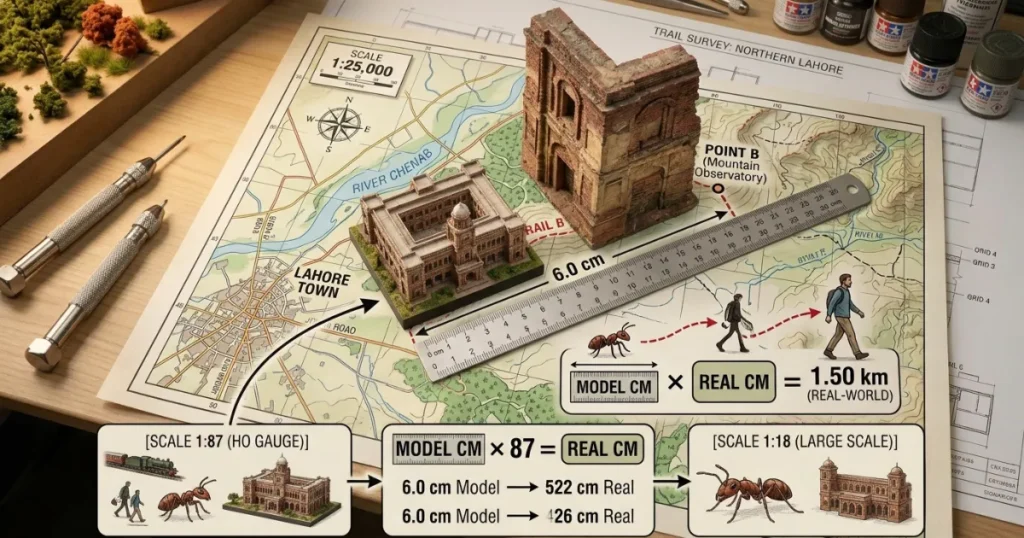

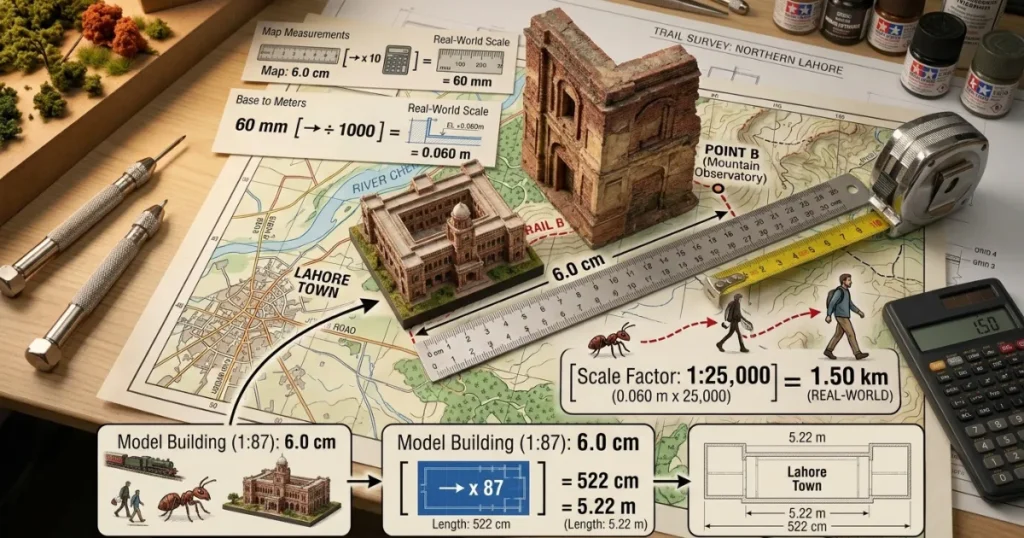

Maßstab im Modellbau
Im Modellbau geben Maßstäbe an, wie stark ein reales Objekt verkleinert wurde.
Bei 1:87 ist ein reales Objekt 87-mal größer als das Modell.
Ein 4,35 m langes Fahrzeug entspricht:
4,35 m = 435 cm
435 ÷ 87 = 5 cm
Das Modell wäre etwa 5 cm lang.
Bei einem Modell im Maßstab 1:18 und einer Fahrzeuglänge von 4,5 m:
450 cm ÷ 18 = 25 cm
Das Modell ist 25 cm lang.
Die gleiche Berechnung funktioniert bei Gebäudemodellen, Eisenbahnen, Fahrzeugen, Figuren oder Architekturmodellen.
Einen Maßstab in einen anderen umrechnen
Manchmal liegt eine Zeichnung bereits in einem bestimmten Maßstab vor und soll auf einen anderen Maßstab gebracht werden.
Beispiel:
Eine Zeichnung liegt in 1:100 vor und soll auf 1:50 vergrößert werden.
1:50 stellt Objekte doppelt so groß dar wie 1:100.
Die Zeichnung muss daher auf 200 % vergrößert werden.
Anderes Beispiel:
Von 1:50 auf 1:100:
50 ÷ 100 = 0,5
Die neue Darstellung benötigt 50 % der ursprünglichen Größe.
Eine praktische Formel lautet:
Skalierungsfaktor = alter Maßstab ÷ neuer Maßstab
Beispiel von 1:200 auf 1:50:
200 ÷ 50 = 4
Die Zeichnung muss auf das Vierfache vergrößert werden, also auf 400 %.
Von 1:100 auf 1:250:
100 ÷ 250 = 0,4
Die neue Größe beträgt 40 %.
Diese Berechnung ist besonders hilfreich beim Drucken, Kopieren oder Anpassen technischer Zeichnungen.
Maßstab bei Flächen: Warum einfaches Multiplizieren nicht reicht
Bei Längen wird nur mit dem Maßstabsfaktor gerechnet. Bei Flächen funktioniert das anders.
Bei einem Maßstab von 1:100 wird jede Länge um den Faktor 100 reduziert.
Eine Fläche wird jedoch in zwei Dimensionen verkleinert:
100 × 100 = 10.000
Der Flächenmaßstab beträgt also:
1:10.000
Das bedeutet:
1 cm² auf einem Plan im Maßstab 1:100 entspricht nicht 100 cm², sondern 10.000 cm² in der Realität.
10.000 cm² entsprechen 1 m².
Deshalb gilt bei 1:100 praktischerweise:
1 cm² Planfläche = 1 m² reale Fläche
Dieser Unterschied zwischen Längen- und Flächenmaßstab wird häufig übersehen.
Volumen und Maßstab
Bei dreidimensionalen Objekten wächst der Unterschied noch stärker.
Bei einem Maßstab von 1:n gilt für das Volumen:
Volumenfaktor = n³
Bei 1:10:
10³ = 1.000
Das reale Volumen ist also 1.000-mal größer als das entsprechende Modellvolumen.
Bei 1:100:
100³ = 1.000.000
Dieser Zusammenhang ist besonders relevant bei:
- Modellbau
- 3D-Druck
- Architekturmodellen
- Behältern
- technischen Prototypen
Ein Modell, dessen Kanten nur zehnmal kleiner sind, besitzt nicht ein Zehntel, sondern nur ein Tausendstel des entsprechenden Volumens.
Maßstab mit unterschiedlichen Einheiten berechnen
Ein guter Maßstabsrechner sollte Einheiten automatisch berücksichtigen. Wer manuell rechnet, sollte sie vorher angleichen.
Wichtige Umrechnungen
Länge:
- 1 cm = 10 mm
- 1 m = 100 cm
- 1 km = 1.000 m
- 1 km = 100.000 cm
Beispiel:
Planmaß: 12 mm
Realmaß: 3 m
3 m = 3.000 mm
3.000 ÷ 12 = 250
Der Maßstab lautet:
1:250
Man hätte auch beide Werte in Zentimeter umwandeln können. Das Ergebnis wäre identisch.
Typische Fehler beim Berechnen eines Maßstabs
Meter und Zentimeter direkt verrechnen
Das ist wahrscheinlich die häufigste Fehlerquelle.
5 m ÷ 5 cm ergibt nicht automatisch einen Maßstab von 1:1.
Zuerst:
5 m = 500 cm
Dann:
500 ÷ 5 = 100
Der korrekte Maßstab ist 1:100.
Multiplizieren und Dividieren vertauschen
Von der Zeichnung zur Realität wird bei einem Verkleinerungsmaßstab multipliziert.
Von der Realität zur Zeichnung wird dividiert.
Eine einfache Merkhilfe:
Realität ist bei 1:n größer – deshalb wird auf dem Weg zur Realität multipliziert.
Maßstabszahl mit einer Einheit behandeln
Die 100 in 1:100 sind nicht „100 cm“ oder „100 m“.
Sie beschreibt lediglich ein Verhältnis.
Die Einheiten kommen von den gemessenen Größen.
Nachkommastellen zu früh runden
Bei langen Strecken kann frühes Runden zu merklichen Abweichungen führen.
Besser:
Erst vollständig rechnen und anschließend das Endergebnis passend runden.
Gedruckten Maßstab ungeprüft übernehmen
Eine verkleinerte oder vergrößerte Kopie verändert den effektiven Maßstab.
Ein ursprünglich im Maßstab 1:100 erzeugter Plan bleibt nur dann 1:100, wenn seine Ausgabegröße unverändert bleibt.
Welcher Maßstab eignet sich für welchen Zweck?
Je größer die zweite Zahl ist, desto stärker wird verkleinert und desto weniger Details sind sichtbar.
Ein Maßstab von 1:20 eignet sich daher für Details besser als 1:500.
Typische Orientierung:
1:1 bis 1:10
Geeignet für kleine Objekte, Konstruktionen und Details.
1:20 bis 1:50
Häufig bei Detailplänen, Innenräumen und Grundrissen.
1:100 bis 1:200
Geeignet für komplette Gebäude und größere Planungen.
1:500 bis 1:1.000
Praktisch für Grundstücke, Anlagen und Lagepläne.
1:5.000 und kleiner
Geeignet für Stadt-, Gelände- und Übersichtskarten.
Der „beste“ Maßstab hängt deshalb nicht nur von der Größe des Originals ab. Entscheidend ist auch, welche Informationen in der Darstellung noch erkennbar sein müssen.
Maßstab selbst kontrollieren
Wenn auf einer Zeichnung kein Maßstab angegeben ist, aber mindestens ein echtes Vergleichsmaß bekannt ist, lässt sich der Maßstab rekonstruieren.
Beispiel:
Eine reale Gebäudeseite ist laut Dokumentation 18 m lang.
Auf der Zeichnung misst dieselbe Seite 9 cm.
18 m = 1.800 cm
1.800 ÷ 9 = 200
Damit ergibt sich ungefähr 1:200.
Steht dagegen ein ungewöhnlicher Wert wie 1:187, kann das darauf hindeuten, dass die Zeichnung nachträglich skaliert, in ein anderes Format eingefügt oder beim Druck verändert wurde.
Wann ein Maßstabsrechner besonders nützlich ist
Eine automatische Berechnung spart vor allem dann Zeit, wenn viele Werte geprüft werden müssen oder verschiedene Einheiten vorkommen.
Typische Situationen sind:
- Abmessungen aus Grundrissen ermitteln
- Modellgrößen berechnen
- Kartenentfernungen umrechnen
- Zeichnungen auf einen neuen Maßstab bringen
- reale Maße für eine Skizze verkleinern
- unbekannten Maßstab bestimmen
- technische Zeichnungen kontrollieren
- Druckskalierungen berechnen
- Flächen- und Größenverhältnisse besser einschätzen
Bei sicherheitskritischen, baulichen oder fertigungstechnischen Entscheidungen sollte die berechnete Größe trotzdem anhand der Originalbemaßung oder anderer verlässlicher Unterlagen geprüft werden.
Maßstabsrechner oder Kopfrechnung?
Bei einfachen Maßstäben reicht häufig Kopfrechnen.
Bei 1:100 ist die Umrechnung zwischen Zentimetern im Plan und Metern in der Realität besonders unkompliziert.
Bei Werten wie:
- 1:87
- 1:125
- 1:250
- 1:2.500
- 1:25.000
wird ein Rechner schnell angenehmer.
Noch sinnvoller ist er, wenn Millimeter, Zentimeter, Meter und Kilometer gemischt vorkommen. Ein automatischer Maßstabsrechner reduziert dabei nicht nur den Rechenaufwand, sondern auch das Risiko eines Einheitenfehlers.
Häufige Fragen zum Maßstabsrechner
Was bedeutet Maßstab 1:100?
Bei einem Maßstab von 1:100 entspricht eine Einheit in der Darstellung 100 gleichen Einheiten in der Realität. 1 cm auf dem Plan entspricht daher 100 cm beziehungsweise 1 m in Wirklichkeit.
Wie berechne ich den Maßstab?
Bringe reales Maß und Zeichnungsmaß zuerst auf dieselbe Einheit. Teile anschließend das reale Maß durch das Zeichnungsmaß. Bei 500 cm Realität und 5 cm Zeichnung ergibt sich 500 ÷ 5 = 100, also Maßstab 1:100.
Wie rechne ich von 1:50 in die Realität um?
Multipliziere das Zeichnungsmaß mit 50. Eine Strecke von 6 cm auf einem Plan im Maßstab 1:50 entspricht 300 cm beziehungsweise 3 m in der Realität.
Was sind 1 cm im Maßstab 1:20?
1 cm × 20 = 20 cm. Ein Zentimeter auf der Zeichnung entspricht also 20 Zentimetern in Wirklichkeit.
Was entsprechen 5 cm bei Maßstab 1:100?
5 cm × 100 = 500 cm. Das entspricht 5 Metern.
Was bedeutet Maßstab 1:500?
Eine Einheit auf dem Plan entspricht 500 gleichen Einheiten in der Realität. 1 cm entspricht damit 500 cm beziehungsweise 5 m.
Wie kann ich einen unbekannten Maßstab herausfinden?
Miss eine Strecke in der Zeichnung und ermittle die tatsächliche Länge derselben Strecke. Bringe beide Werte auf dieselbe Einheit und teile das Realmaß durch das Zeichnungsmaß.
Wie rechne ich einen Plan von 1:100 auf 1:50 um?
Eine Darstellung in 1:50 ist doppelt so groß wie dieselbe Darstellung in 1:100. Der Plan muss deshalb auf 200 % vergrößert werden.
Wie rechne ich einen Plan von 1:50 auf 1:100 um?
Die Darstellung muss halbiert werden. Die erforderliche Skalierung beträgt 50 %.
Warum stimmt mein ausgedruckter Maßstab nicht?
Oft wurde beim Drucken eine automatische Seitenanpassung verwendet. Optionen wie „An Seite anpassen“ können einen Plan verkleinern oder vergrößern. Für maßstabsgetreue Ausdrucke muss die vorgesehene Ausgabegröße beibehalten werden.
Gilt der Maßstab auch für Flächen?
Nicht direkt. Bei einem Längenmaßstab von 1:n verändert sich die Fläche um n². Bei 1:100 beträgt der Flächenfaktor deshalb 100² = 10.000.
Wie verändert sich das Volumen beim Maßstab?
Das Volumen verändert sich mit der dritten Potenz des Maßstabsfaktors. Bei 1:10 beträgt der Volumenfaktor 10³ = 1.000.
Kann man einen Maßstab größer als 1:1 verwenden?
Ja. Maßstäbe wie 2:1 oder 5:1 sind Vergrößerungsmaßstäbe. Sie werden verwendet, wenn kleine Objekte oder Details größer dargestellt werden sollen.
Welche Einheit sollte ich beim Maßstabsrechner verwenden?
Grundsätzlich kann mit Millimetern, Zentimetern, Metern oder Kilometern gerechnet werden. Bei manuellen Berechnungen müssen beide Vergleichswerte jedoch dieselbe Einheit besitzen.
Ist eine Messung aus einem PDF-Grundriss zuverlässig?
Nur wenn bekannt ist, dass die PDF beziehungsweise der Ausdruck tatsächlich maßstabsgetreu dargestellt wird. Bemaßte Werte im Originalplan sind für exakte Arbeiten zuverlässiger als eine selbst gemessene Bildschirm- oder Ausdruckstrecke.
Fazit
Ein Maßstabsrechner macht aus einer eigentlich einfachen Verhältnisrechnung ein schnelles und zuverlässiges Werkzeug. Entscheidend ist weniger die Formel als der richtige Umgang mit Einheiten und die Frage, ob von der Zeichnung zur Realität oder in die andere Richtung gerechnet werden soll.
Für einen Maßstab 1:n gelten drei Grundregeln: Das Zeichnungsmaß entsteht durch Division durch n, das Realmaß durch Multiplikation mit n und ein unbekannter Maßstab durch den Vergleich von Realität und Darstellung. Bei Flächen und Volumen müssen zusätzlich die zweite beziehungsweise dritte Potenz des Maßstabsfaktors berücksichtigt werden.
Wer anschließend noch prüft, ob ein Plan korrekt gedruckt oder skaliert wurde, vermeidet genau die Fehler, die bei Grundrissen, Karten, Modellen und technischen Zeichnungen am häufigsten auftreten.
